產品詳情

產品結構

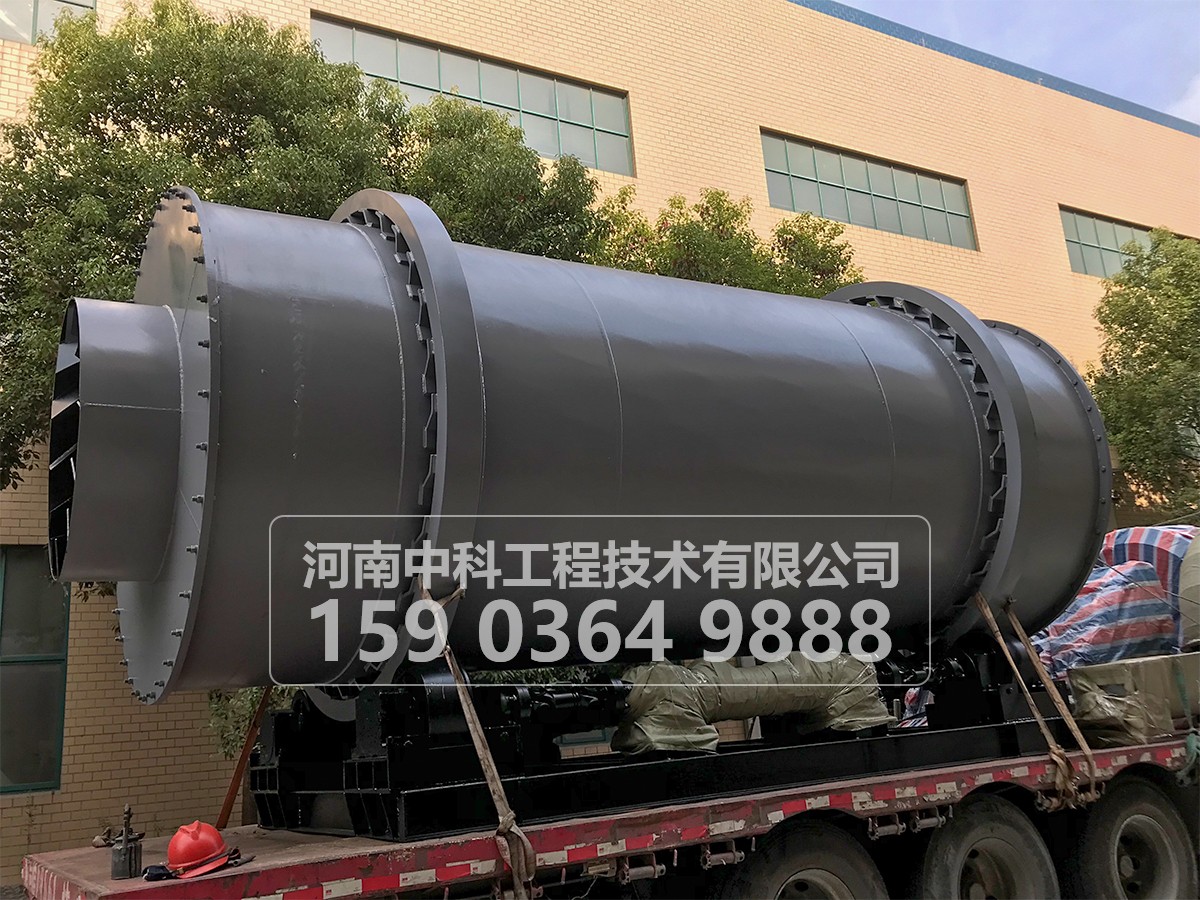

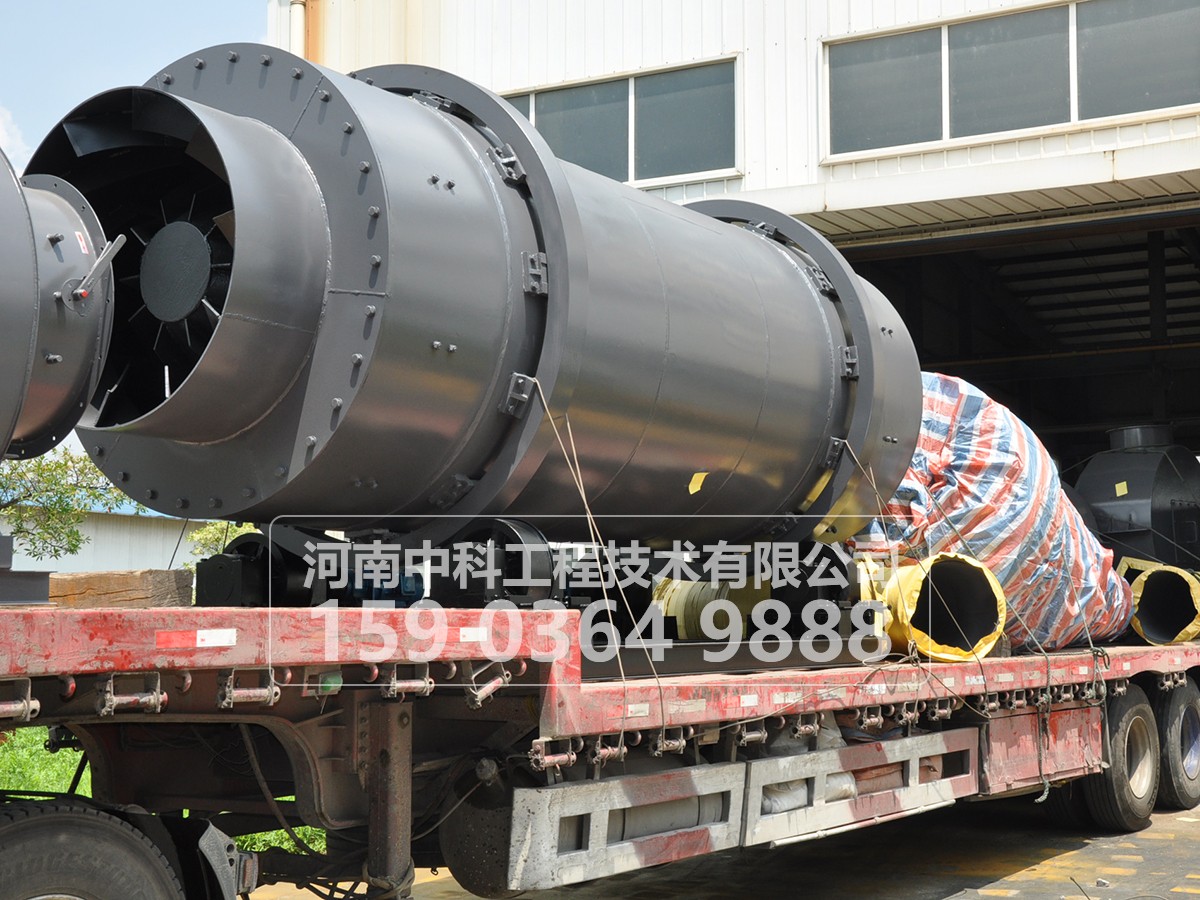

      三筒烘干機是通過對單筒烘干機的單筒體改為套疊在一起的三筒，以縮短烘干機體的外形尺寸。該機工作時，物料和熱氣流依次進入內至外筒體，在機體Z形往復折流后，充分利用熱能烘干物料后再卸出。

      烘干機筒體部分由三個同軸水平放置的內、中、外筒套疊組成，這就使筒體的截面得到充分的利用。其筒體外形總長度約為與之相當?shù)膯瓮驳?0-35%。從而大幅度地減少占地面積和廠房建筑面積。

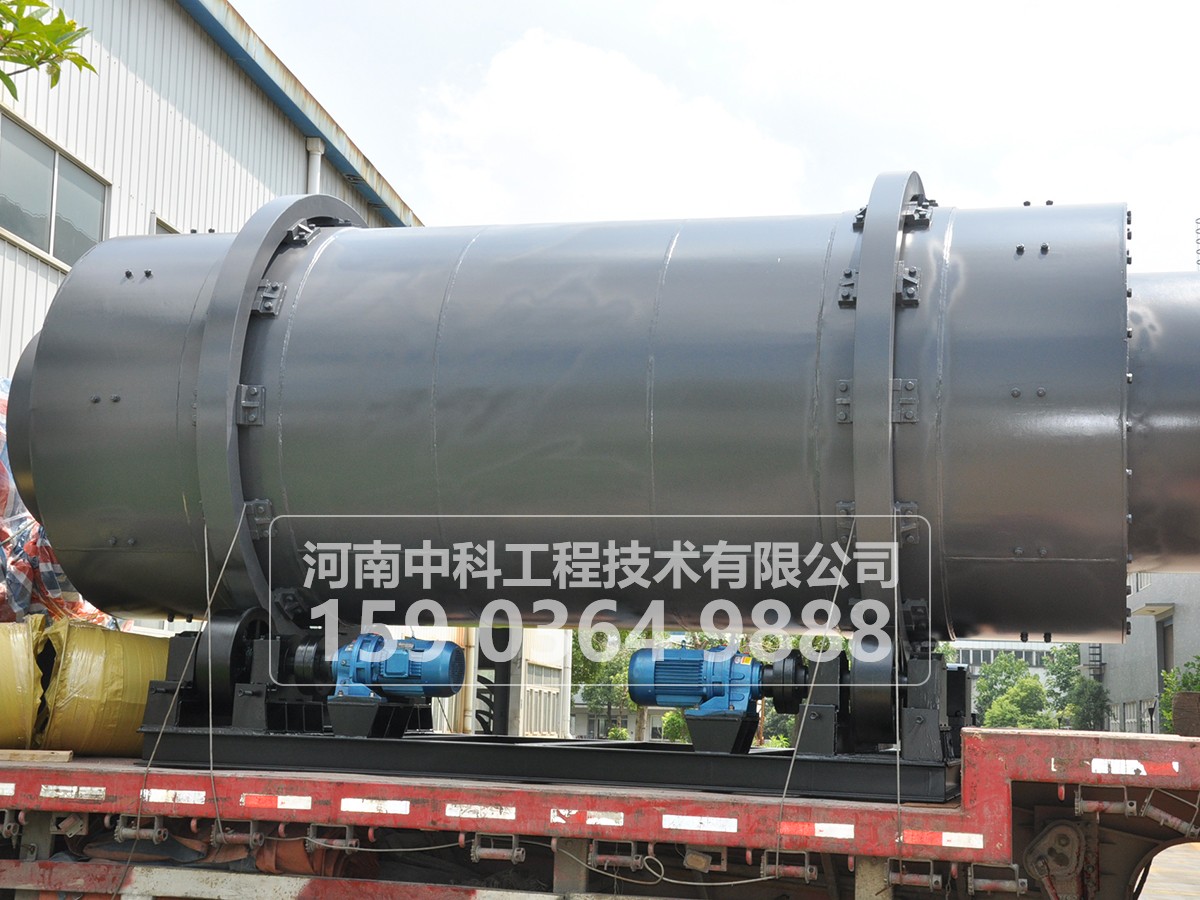

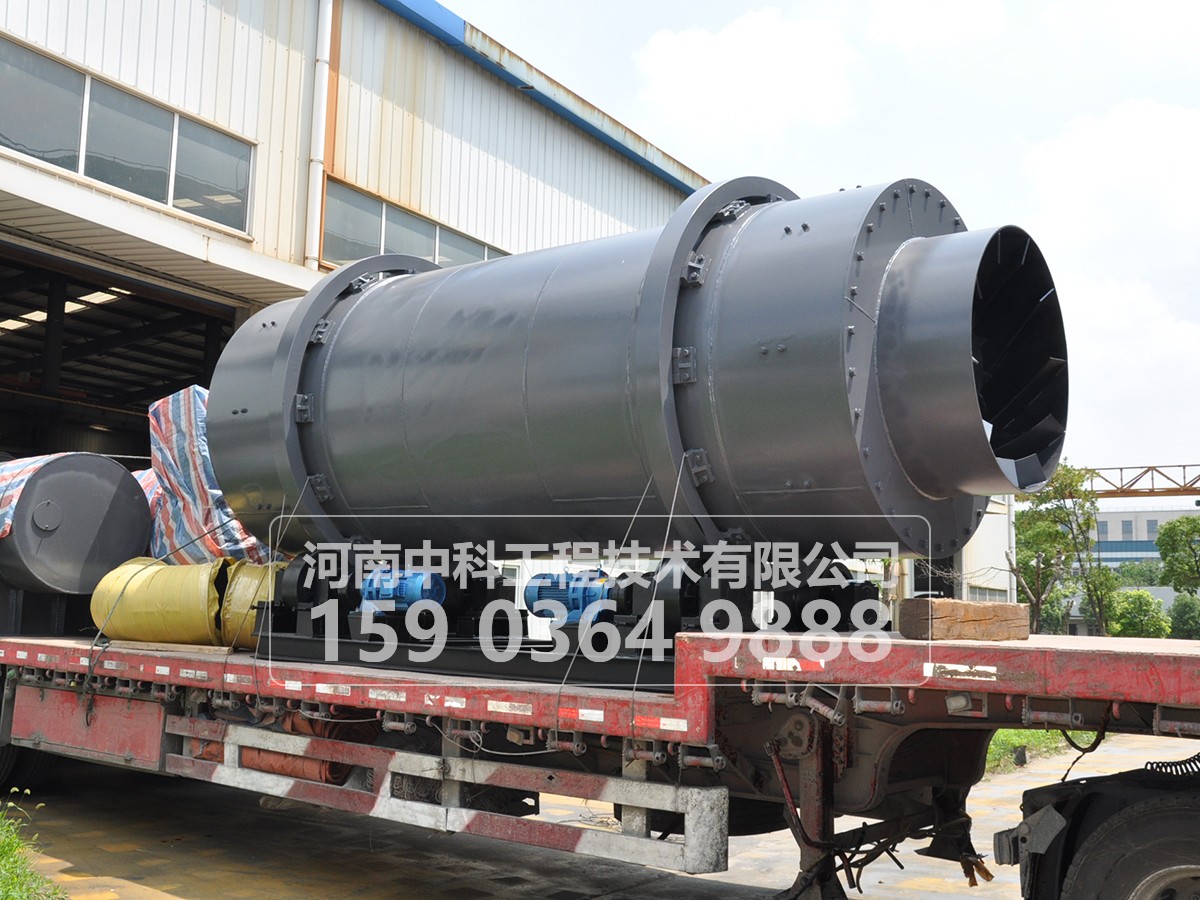

      該機的支承裝置，是在外筒上輪帶與托輪支承，由電機直接帶動托輪。通過托輪與輪帶摩擦，使筒體轉動。該機總體結構緊湊、合理、簡單，為便于磨損件的檢修更換，在中間設計成軸向剖分式，用螺栓固定連接。

三筒烘干機工作原理

       物料由供料裝置進入回轉滾筒的內層,實現順流烘干,物料在內層的抄板下不斷抄起、散落呈螺旋行進式實現熱交換，物料移動至內層的另一端進入中層，進行逆流烘干，物料在中層不斷地被反復揚進，呈進兩步退一步的行進方式，物料在中層既充分吸收內層滾筒散發的熱量，又吸收中層滾筒的熱量，同時又延長了干燥時間，物料在此達到干燥狀態。物料行至中層另一端而落入外層，物料在外層滾筒內呈矩形多回路方式行進，達到干燥效果的物料在熱風作用下快速行進排出滾筒，沒有達到干燥效果的濕物料因自重而不能快速行進，物料在此矩形抄板內進行充分干燥，由此完成干燥目的。

三筒烘干機技術參數

規格型號		φ2.0×6m	φ2.5×6.5m	φ2.7×7m	φ3×7m	φ3.2×7m	φ3.6×8m	φ4.2×8.5m
外筒直徑 (m)		2.0	2.5	2.7	3	3.2	3.6	4.2
外筒長度 (m)		6	6.5	7	7	7	8	8.5
筒體容積 (m3)		18.84	31.89	40.5	49.46	56.26	81.38	118
筒體轉速 (rpm)		3-10	3-10	3-10	3-10	3-10	3-10	3-10
物料停留時間 (min)		12-30	12-30	12-30	12-30	12-30	12-30	12-30
物料初水份 (%)		6-25	6-25	6-25	6-25	6-25	6-25	6-25
物料終水份 (%)		≤1	≤1	≤1	≤1	≤1	≤1	≤1
進氣溫度 (℃)		750-900℃	750-900℃	750-900℃	750-900℃	750-900℃	750-900℃	750-900℃
生產能力 (T/H)	礦渣	20-25	25-30	30-35	35-10	40-45	50-65	70-85
	粉煤灰	10-17	17-21	20-25	23-27	25-30	30-45	45-63
	黃沙	20-27	25-40	27-45	30-45	35-50	55-75	75-99
電動機型號		Yr160m-4	Yr132m-4E	Yr160m-4	Yr160m-4	Yr132m-5E	Yr160m-4E	Yr160m-4E
電動機功率 (kw)		7.5×2	11×2	7.5×4	7.5×4	11×4	15×4	18.5×4
減速機型號		XWD-6	XWD-6	XWD-6	XWD-6	XWD-6	XWD-8	XWD-8
減速機速比 (I)		17-29	17-29	17-29	17-29	17-29	17-29	17-29
設備重量 (T)		25	32	35	38	43	57	77
